Terminologie ultrazvukové detekce vad

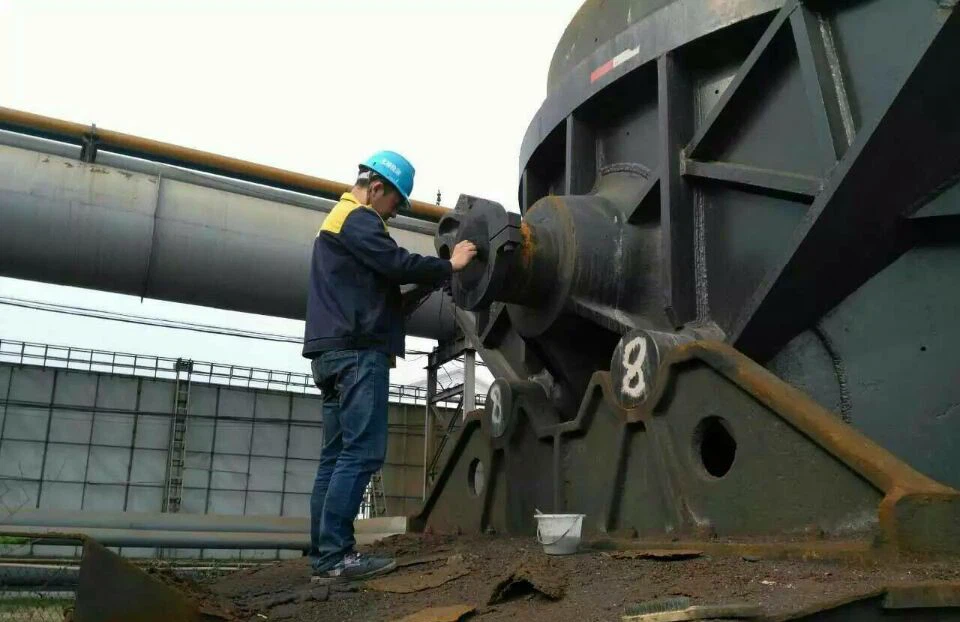

Ultrazvukový detektor vad je přenosný průmyslový nedestruktivní testovací nástroj, který může rychle a pohodlně, nedestruktivně a přesně detekovat, lokalizovat, vyhodnotit a diagnostikovat mnoho druhů vad (praskliny, inkluze, pórovitost, písečné otvory atd.) Uvnitř dílny, a může být použity v pracovišti. Je to nezbytný testovací nástroj v průmyslu NDT.

Ultrazvukové nedestruktivní testování má hodně terminologie, běžně používané displeje typu A, přenosu pulsu, amplitudu pulsů, šířka pulsů, ozvěna, ozvěna dna, defektní ozvěna, průběh, skenování, skenování, skenování, skenování, skenování, skenování, skenování, skenování, skenování, skenování, skenování, skenování, skenování, skenování, skenování, skenování, skenování, skenování, skenování, skenování. Linearita, vertikální linearita, dynamický rozsah, frekvence opakování pulsu, detekční frekvence, frekvence ozvěny, citlivost, marže citlivosti, rozlišování napájení, brány, atenuátor, poměr signálu k šumu, křivka amplitudy vzdálenosti (DAC), rovný blok testu, testovací blok, rovný izolační a ampliturní křivku, válcová valař, wac, válcová křivka, válcová amplituální křivka, wac, wac, wac, vala Sonda, šikmá sonda, bod incidence sondy, úhel sondy, přední hrana sondy atd. Vědět, co tyto podmínky představují, vám pomůže lépe využít nástroj pro detekci chyby.

1. TYPE displej.
Metoda reprezentace informací, ve kterých je vzdálenost nebo čas představována vodorovnou základní linií (osa x) a amplituda, je reprezentována vychytáváním kolmou k základní linii (osa y).

2. EMITED PULSE.
Elektrický impuls přidal do převodníku za účelem výroby ultrazvuku.

3.Pulse amplituda.
Amplituda napětí pulzního signálu. Při použití displeje typu A je obvykle výška od časové základní linie po vrchol pulsu.

4.Pulse šířka.
Doba trvání pulsu vyjádřená jako hodnota času nebo dobového období.

5.echo.
Ultrazvukový signál se odrážel zpět z reflektoru.

6. Bottom Echo.
Vlna se odrážela ze spodního povrchu zkontrolované části.
7.defect echo.
Ozvěny způsobené vnitřními nebo povrchovými vadami v kontrolované části.
8.Interference echo.
Různé ozvěny, které brání hodnocení výsledků detekce vad, se nazývají interferenční ozvěny. Včetně falešných odrazů, vnitřních odrazů a odrazů v důsledku šumu nástroje, vnějšího rušení a dalších odrazů.

9.Late echo.
Ozvěna ze stejného reflektoru, která přichází pozdě, protože cestovala jinou cestou nebo podél vlnové přechod.
10.Phantom Echo.
Nerealistická ozvěna (vlna duchů), která se objevuje v materiálu s dobrým přenosem zvuku v důsledku vysoké frekvence opakování ultrazvukového detektoru vad.
11.decibel.
Logaritmická reprezentace poměru dvou amplitud nebo intenzit. Srovnání dvou vlnových výšek na displeji je často vyjádřeno v decibelech.
12.acestická impedance.
Poměr zvukového tlaku zvukové vlny k vibrační rychlosti hmoty, obvykle vyjádřený jako produkt hustoty P a rychlost C média.
13.Tanuace.
Fenomén, ve kterém se ultrazvukové vlny šíří přes médium a zvukový tlak se postupně snižuje se zvyšováním vzdálenosti.
14.defect.
Diskontinuita velikosti, tvaru, orientace, umístění nebo povahy, která by škodlivá pro efektivní používání obrobku nebo které nesplňuje požadavky stanovených přijímací kritéria.
15. BEZPEČNOST.
Horizontální skenovací linka v modelu A zobrazuje zářivkovou obrazovku označující čas nebo vzdálenost.
16.Scan.
Opakovaný pohyb elektronového paprsku přes fluorescenční obrazovku detektoru vad ve stejném vzoru.

17.Scanning Range.
Nejhlasitější rozsah, který lze zobrazit na základní linii v době zářivkové obrazovky.
18.Scan Speed.
Poměr vodorovné ose na fosforové obrazovce k odpovídajícímu rozsahu zvuku.
19. Horizontální linearita.
Míra, do jaké signál zobrazený na čase nebo ose vzdálenosti ultrazvukové fluorescenční obrazovky detektoru vad je úměrný signálu přiváděným do přijímače (buď prostřednictvím kalibrovaného generátoru času nebo více ozvěny z destičky známé tloušťky).
20.Vertická linearita.
Stupeň, v jakém signál zobrazený na čase nebo ose vzdálenosti ultrazvukové fluorescenční obrazovky detektoru vad je úměrný amplitudě signálu na vstupním přijímači.
21.Dynamický rozsah.
Poměr maximálních a minimálních odrážejících výšek vlny, které lze vyřešit na obrazovce ultrazvukového detektoru vad, když je nastavení zisku konstantní. Obvykle vyjádřeno v decibelech.
22.Pulse opakování frekvence.
Počet impulsů za sekundu, při kterých je oplatka sondy vzrušena generátorem pulsů, aby se vytvořily ultrazvukové vlny.
23. Frekvence detekce.
Ultrazvuková frekvence používaná pro ultrazvukovou detekci, obvykle 0. 5 ~ 15MHz.
24.echo frekvence.
Vzájemný čas mezi vrcholy získanými rozšířením ozvěny o echo.

25.Senzitivita.
Míra nejmenšího ultrazvukového signálu, který vytváří rozpoznatelný indikace na fluorescenční obrazovce ultrazvukového detektoru vad.
26. Senzitivní marže.
V ultrazvukových systémech detekce vad je rozdíl mezi citlivostí na standardní detekci defektů vyjádřený na určité úrovni a maximální citlivostí na detekci.
27.Resolving Power.

Schopnost ultrazvukového systému detekce vad rozlišovat mezi defekty v příčném směru.
28.Gate.
Elektronická metoda výběru rozsahu času za účelem sledování signálu detekce vad nebo pro další zpracování.
29. Panenuator.
Zařízení, které způsobuje kvantitativní změnu napětí signálu (zvukový tlak). Množství útlumu je vyjádřeno v decibelech.
30. Poměr označení k šumu.
Poměr amplitudy ultrazvukového signálu k amplitudě maximálního šumu pozadí. Obvykle vyjádřeno v decibelech.
31.Gain.
Logaritmická forma množství napětí amplifikace zesilovače přijímače ultrazvukového detektoru vad. Vyjádřeno v decibelech.
32.Coupling.
Působení provádění zvukových vln mezi sondou a kontrolovanou součástí.

33. Křivka amplitudy amplitudy (DAC)
Sada křivek čerpaných ze tří parametrů: vzdálenost známého reflektoru, který produkuje ozvěnu, zisk detektoru vad a velikost reflektoru, podle specifikovaných podmínek. Při skutečné detekci vady lze ekvivalentní velikost vady odhadnout z této křivky měřenou vzdáleností od chyby a hodnoty zisku.
34.test blok.
Vzorek používaný k charakterizaci vlastností ultrazvukového inspekčního systému a citlivosti detekce vad.
35. Standardní zkušební kus.
Vzorek, jehož materiál, tvar a rozměry byly certifikovány kompetentním orgánem. Používá se pro testování výkonu a úpravu citlivosti ultrazvukových testovacích zařízení nebo systémů.
36.Coparrison Test Block.

Zkušební blok se používá k úpravě citlivosti systému ultrazvukové detekce nebo nastavení citlivosti.
Upravte citlivost ultrazvukového detekčního systému nebo porovnejte velikost testovacího kusu defektu. Obecně vyrobené z materiálů s podobnými charakteristikami jako testovaný materiál.
37.Probe.
Přenášet nebo přijímat (nebo oba přenášet i přijímat) ultrazvukové energetické elektroakustické konverzní zařízení. Zařízení se obecně skládá z zástrčky ochranné známky, bydlení, podložky, piezoelektrického prvku, ochranného filmu nebo bloku.
38.Piezoelektrický materiál.
Materiály s majetkem piezoelektrického účinku, jako je křemen, titanát barya, titanátu zirkonatu olova atd.
39.Wafer.
Elektroakustický konverzní prvek v ultrazvukové sondě. Vyrobeno hlavně z křemene, titanátu barya a olova titanátového titanátového zirkonate piezoelektrické materiály, tvar roviny, zakřiveného povrchu.

40. akustická izolace.

Vysoce absorpční spacer používaný v bicrystalických sondách k rozdělení zvukové cesty.
41.Sraight sonda.
Sonda používaná pro detekci vertikální vady, hlavně pro testování podélné vlny.
42.OBLIQUE sonda.
Sonda používaná pro šikmé zvuky, hlavně pro příčné vlny.
43. Bod incidence.
Bod na sondě příčné nebo povrchové vlny, kde osa emitovaného paprsku prochází spodním povrchem sondy.
44. PROBE Úhel.
Hodnota tečného úhlu lomu (K-hodnota) v oceli šikmé sondy, vyjádřená jako arabská číslice.
45. Probe přední hranu.
Délka přední hrany šikmé sondy, což je vzdálenost od bodu dopadu k přední hraně sondy.
