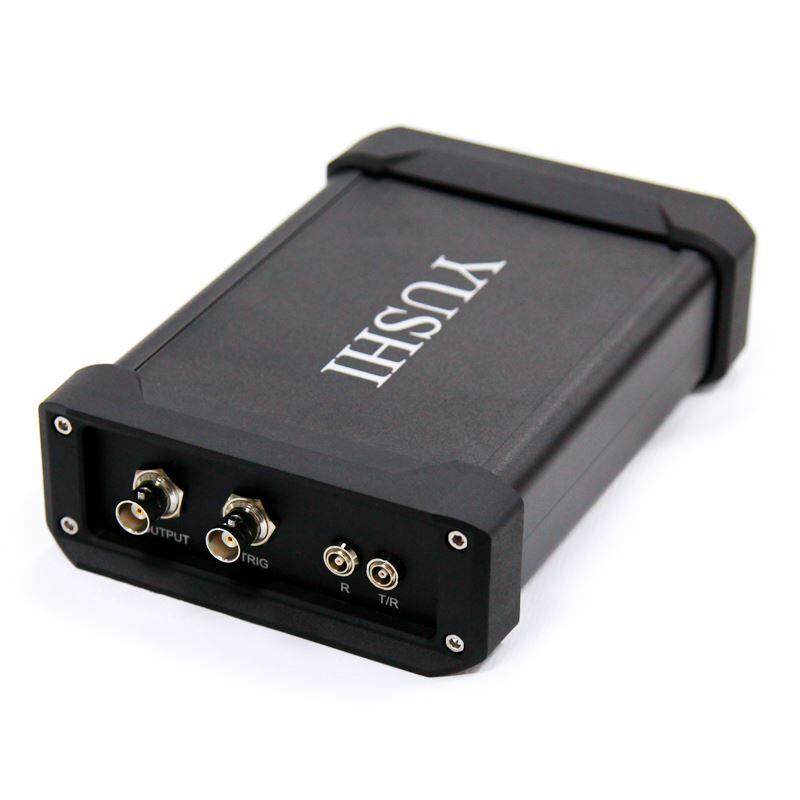

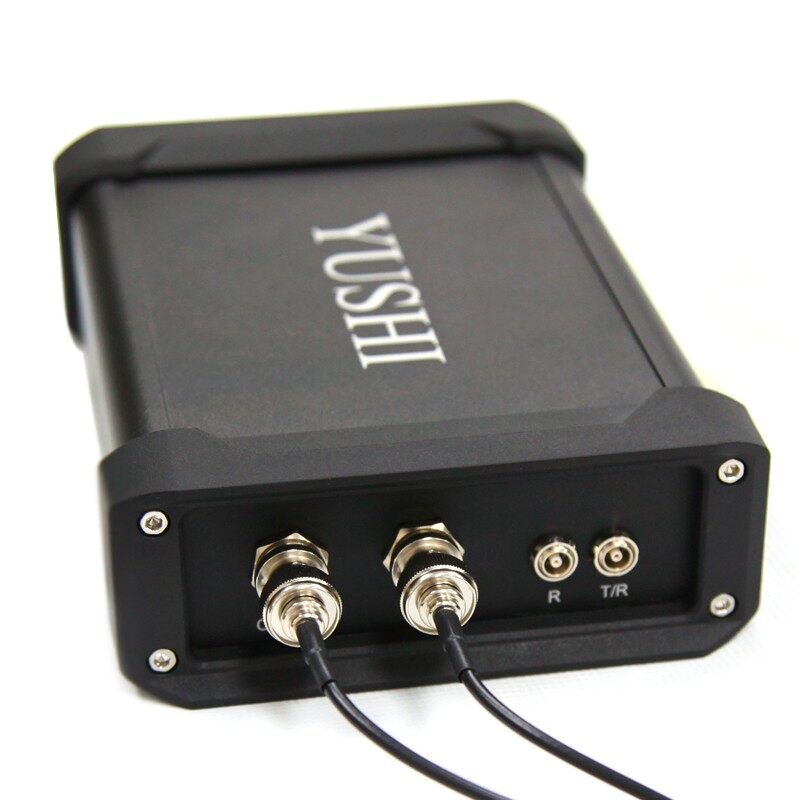

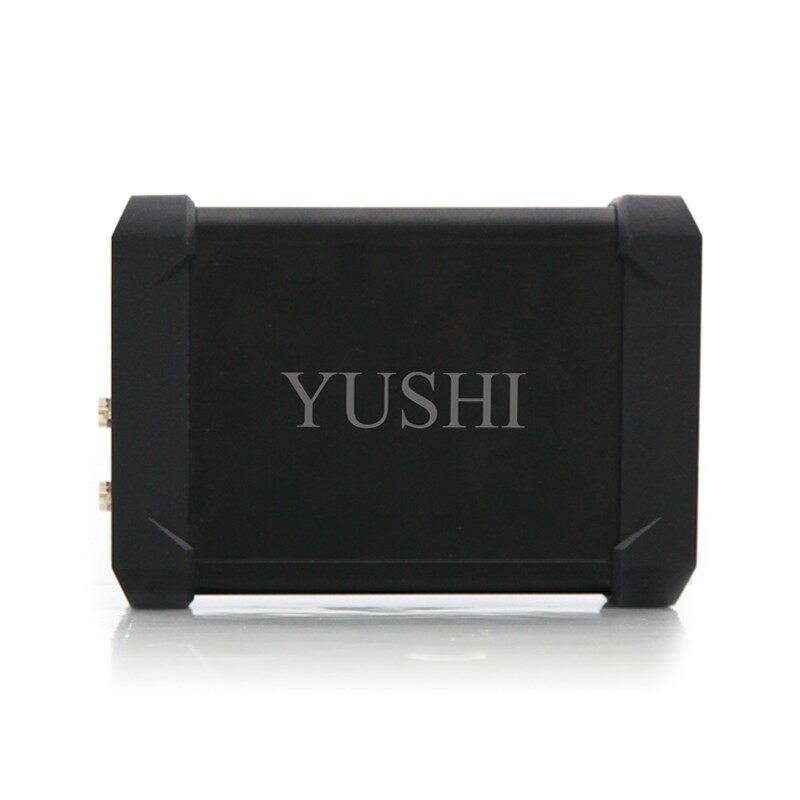

Modul ultrazvukového pulsního vysílače a přijímače YUSHI PR21
Přehled produktu

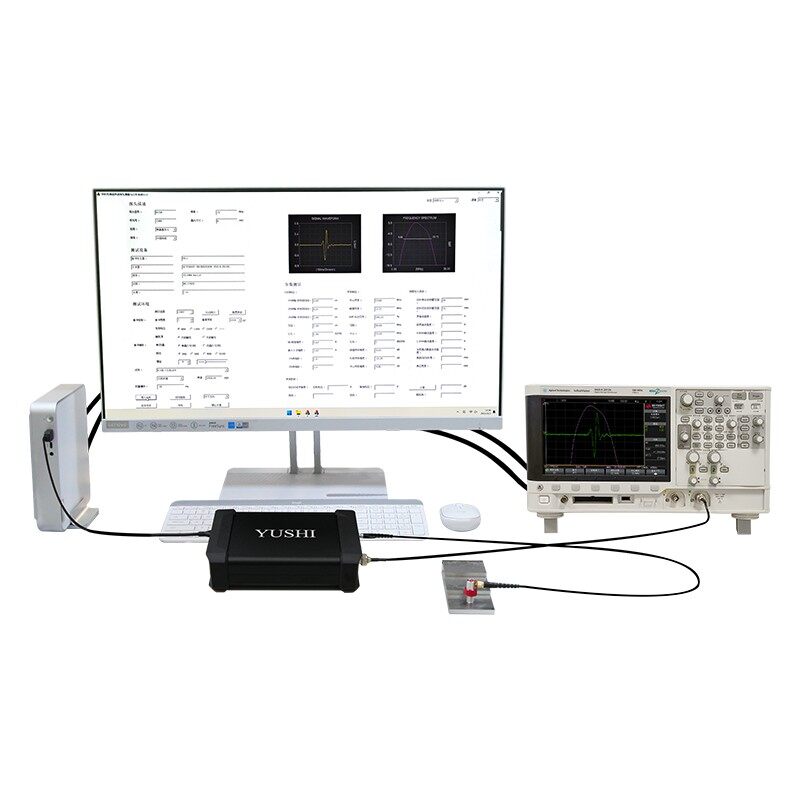

PR21, vyvinutý a vyrobený společností YUSHI Instruments, je vysoce-počítačem{2}}řízený ultrazvukový pulzní generátor a přijímač. Přístroj je pro použití připojen k počítači a osciloskopu, který se používá pro ultrazvukovou detekci defektů, měření tloušťky a testování sondy atd.Pulzní generátor a přijímač řady PR lze použít pro různé aplikace v nedestruktivním testování a analýze materiálů.
Technické výhody a vlastnosti
Přesné generování a ovládání pulzů
- Osm vysílacích napětí 25~200V a nastavení šířky pulzu od 15ns do 1000ns v krocích po 5ns.
- Režim vícenásobného spouštění: Interní spouštění: 4Hz-2kHz; Externí spoušť: 0-5kHz
- Přizpůsobte záporný puls obdélníkové vlny a rychlou dobu náběhu 3,5 ns
Konfigurovatelný přijímač a software
- Dvojí pracovní metoda: Jeden-prvek (Pulse-Echo) nebo Dvojitý-prvek (penetrace)
- 8 nastavitelných úrovní tlumení a rozsah zisku 0-60dB
- Poskytněte otevřenou sadu SDK a vývojovou knihovnu
Aplikační scénáře
Testování výkonu ultrazvukové sondy
Je zásadní pro validaci a vývoj sondy. Analýzou echo signálu referenčního bloku (pomocí funkce FFT osciloskopu) mohou výzkumníci přesně určit střední frekvenci, šířku pásma a spektrální rozložení sondy.
To pomáhá s ověřováním výkonu, monitorováním degradace a hodnocením přizpůsobených nebo nových návrhů senzorů.
Ultrazvuková analýza materiálů
Tento systém je schopen provádět základní materiálový výzkum pomocí ultrazvukových metod.
Měření rychlosti zvuku: Pomocí materiálu o známé tloušťce se vypočítá rychlost zvuku materiálu měřením časového rozdílu mezi dvěma po sobě jdoucími spodními echy, aby se vyhodnotily mechanické vlastnosti materiálu.
Ultrazvuková detekce defektů a měření tloušťky
Poskytli spolehlivou platformu pro vývoj-technologie nedestruktivního testování.
- Analýza defektů: V režimu pulzního echa systém pomáhá identifikovat a charakterizovat vnitřní defekty (praskliny, dutiny) interpretací vlastností odražených signálů.
- Přesné měření tloušťky: U materiálů se známou rychlostí zvuku se tloušťka přesně získá z časového intervalu mezi několika odrazy zadní stěny (tloušťka=(v * Δ t)/2), kterou lze použít pro posouzení koroze a měření vrstvy.
Strukturální složení
Ovládací software
Důležité parametry pro oblast vysílání a příjmu:
1.Emisní oblast: Emisní napětí (25-200V), Šířka pulzu (15-1000ns), Opakovací frekvence (20HZ-2kHz), Zdroj spouštění (Interní/Externí)
2. Přijímací oblast: Single/Twin prvky, Tlumení (30-500Ω), Gain (0-60dB)
Technické specifikace
1.Kontrolní parametry
2. Technický list
