Ultrazvuková rychlovýměnná sonda a klín YUSHI pro kontrolu svařování
Shrnutí produktu
Při použití s výměnnými klíny přenáší odnímatelná monokrystalová sonda lomené vlny (smykové vlny nebo podélné vlny) do součásti. Tato konfigurace se běžně používá pro testování integrity svařování. Tato konstrukce umožňuje snadné přední a zadní skenování a zlepšuje účinnost detekce v blízkosti povrchu.
Princip práce

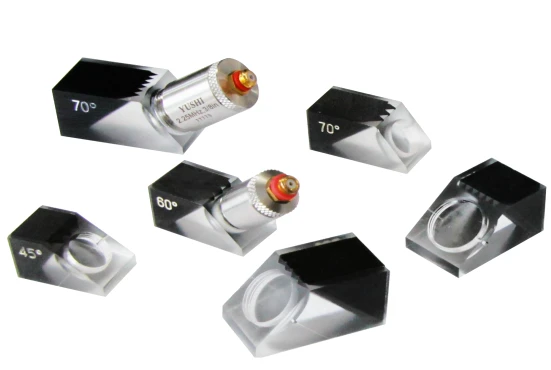

Odnímatelná sonda se skládá ze sondy a klínu, které lze oddělit jako samostatné součásti. Využitím principu lomu dochází ke konverzi módu na rozhraní mezi dvěma médii, což vytváří lomené příčné nebo podélné vlny v testovaném obrobku. Při typické kontrole se zvukový paprsek šíří dolů pod vytvořeným úhlem ke spodnímu povrchu obrobku a poté se pod stejným úhlem odráží nahoru. Pohybem sondy tam a zpět může zvukový paprsek skenovat celou výšku svarového švu. Tato skenovací akce může kontrolovat celý objem svaru a detekovat nespojitosti podél svarové linie a uvnitř svarového objemu.

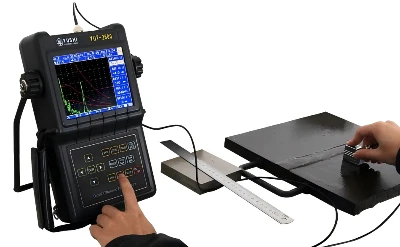

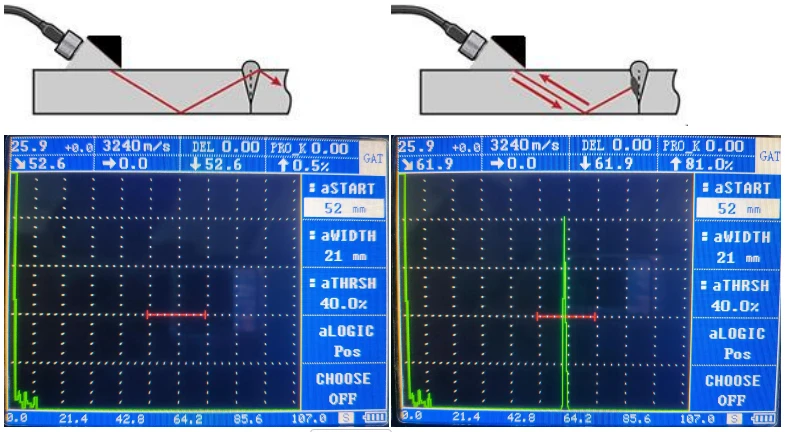

V následujícím příkladu prochází zvukový paprsek kvalifikovaným svarem bez zpětného odrazu, takže na obrazovce nebude žádná indikace závady. Na jiných snímcích může nespojitost v oblasti svařování způsobit silný odraz zvukového paprsku a oblast defektu je zvýrazněna červenou mřížkou.
Technické vlastnosti
1. Přijetí šroubu v provedení s pláštěm z nerezové oceli 304.
2. Vynikající poměr signálu-k-šumu v kombinaci s vynikající odolností proti opotřebení.

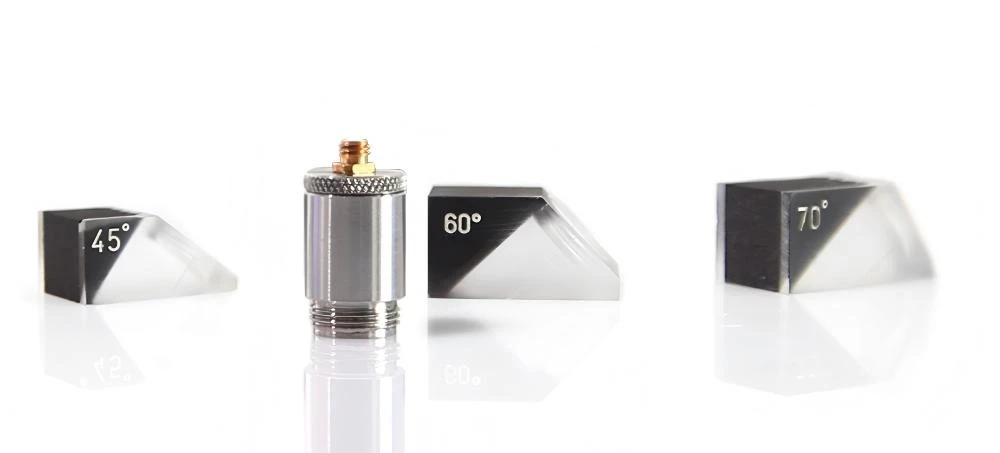

3. Klínový blok lze vyměnit pro dosažení maximální funkčnosti a prodloužení jeho životnosti.
4. Uživatelé mohou přizpůsobit klíny podle potřeby k dosažení jakéhokoli úhlu lomu v teoretickém rozsahu ultrazvuku.
5. Konstrukce povrchu zajišťuje optimální spojení s povrchem obrobku.
6. Podpora zpráv o testování ASTM
Aplikace
- Detekce vad a dimenzování
- Obecná kontrola svarů, včetně malých a tenkých obrobků
- Potrubí, tlakové nádoby, zásobníky, lopatky turbín

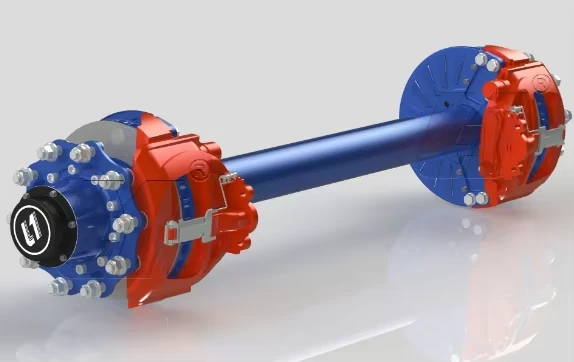

- Nápravy, výkovky a odlitky
- Testování vazby
- Železniční kola a kolejnice
