Obecný úvod

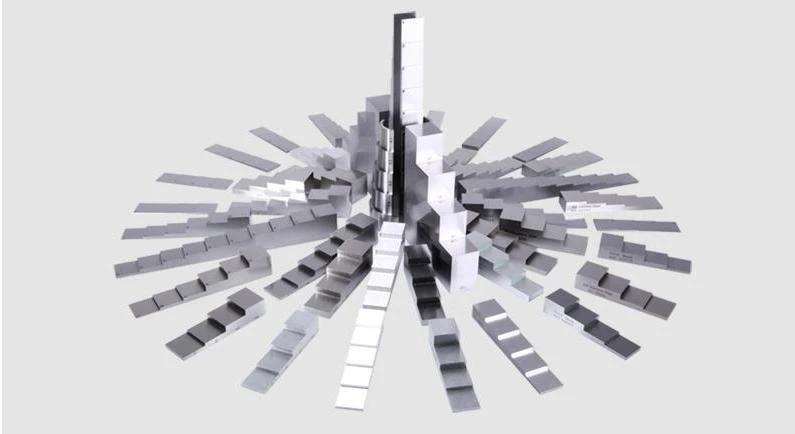

YUSHI má různé ultrazvukové bloky tloušťky krokového klínu. Materiál bloků je 304nerezová ocel, uhlíková ocel, 6063 hliník a další materiály. Mezní odchylka šířky, délky a přesnosti testovacího bloku je ±0,1 mm a odchylka je menší nebo rovna -0,02 mm, pokud je tloušťka ocelového materiálu 1018 menší nebo rovna 12,5 mm; Když je tloušťka ocelového materiálu 1018 > 12,5 mm, odchylka je menší nebo rovna -0,1 mm. Každý krokový blok YUSHI je dodáván s továrními certifikáty a podporuje službu OEM. Testovací bloky YUSHI lze přizpůsobit, a blokové materiály lze také zpracovat pro zákazníky.
Výrobní zařízení pro ultrazvukové tloušťkové bloky
Řezání drátem, povrchová bruska, vakuová pec a další přesná zařízení
Vlastnosti produktu
1. Lze vybrat širokou škálu;
2.Vyberte prémiový materiál a použijte ke zpracování přesné mechanické zařízení;
3.Včetně 1018,304,6063,7075 slitiny a dalších materiálů;
4. Přísně v souladu s normami ISO, AWS, ASTM.
Specifikace bloku
|
Hodnota měřítka |
Dimenze |
Materiál |
|||
|
Mm. |
V. |
Mm. |
V. |
||
|
4-Zablokování kroku |
0.80mm/1.00mm/1.50mm/2.00mm 3.00mm/5.00mm/10.00mm/15.00mm 2,50 mm/5.00mm/10.{5}}mm/20.00mm 6,25 mm/12,50 mm/18,75 mm/25.00 mm 12,50mm/25.00mm/37,50mm/50,0mm 0.040"0.060"0.080"0.100" 0.100"0.200"0.400"0.600" 0.250"0.500"0.750"1.000" |
80.0mm*20,0mm 80,0mm*24,5mm 80.0mm*23,0mm 3.2"*0.8" |
1018Ocel,304 Nerezová ocel,6063Hliník |
||
|
5-Krok Blcok |
0,50 mm /1.00mm /1,50 mm / 2.00mm / 2,50 mm 1.00mm / 2.00mm / 3.00mm / 4.00mm / 5.{1} mm 2,50 mm / 5.00 mm / 7,50 mm / 10.00 mm / 12,50 mm 5.00mm / 10.00mm / 15.00mm / 20.{1} mm / 25{3} mm 0.010" 0.020" 0.030" 0.040" 0.050" 0.020" 0.040" 0.060" 0.080" 0.100" 0.050" 0.250" 0.500" 1.000" 2.000" 0.100" 0.250" 0.500" 0.750" 1.000" 0.100" 0.200" 0.300" 0.400" 0.500" 0.500" 0.750" 1.000" 1.500" 2.000" |
100,0 x 20,0 mm 100,0 x 24,5 mm 3.75" x 0.75" 4" x 0.8" 4" x 0.965" |
1018Ocel,304 Nerezová ocel,6Al4V |
||
|
6-Zablokování kroku |
1.00mm / 3.00mm / 5.00mm / 10.00mm / 15.{1} mm / 20{3} mm 2,50 mm / 5.00 mm / 10.00 mm / 15.00mm / 20.00mm / 25.00mm |
120.0 x 20,0 mm 120,0 x 24,5 mm |
1018Ocel, 304 Nerezová ocel |
||
|
7-Zablokování kroku |
1mm/1,5mm/2mm/4mm/6mm/8mm/10mm 3mm/12mm/24mm/30mm/36mm/42mm/48mm |
140.0mm*20,0mm |
1018Ocel, 304 Nerezová ocel |
||
|
8-Zablokování kroku |
1.00mm / 2.00mm / 3.00mm / 4.00mm / 5.00mm / 6.00mm / 7.00mm / 8.00mm 0.030" 0.040" 0.050" 0.060" 0.070" 0.080" 0.090" 0.100" |
160.0 x 20,0 mm 6.4" x 0.8 |
1018 Ocel |
||
|
10-Zablokování kroku |
1.00mm / 2.00mm / 3.00mm / 4.00mm / 5.00mm / 6.00mm / 7.00mm / 8.00mm / 9.{1}mm / 10{3}mm 2.00mm / 4.00mm / 6.00mm / 8.00mm / 10.00mm / 12.00mm / 14.00mm / 16.00mm / 18.00mm / 20.00mm 2,50 mm / 5.00 mm / 7,50 mm / 10.00 mm / 12,50 mm / 15.00 mm / 17,50 mm / 20.00 mm / 22,50 mm / 25.00 mm 0.050" 0.100" 0.150" 0.200" 0.250" 0.300" 0.350" 0.400" 0.450" 0.500" 0.100" 0.200" 0.300" 0.400" 0.500" 0.600" 0.700" 0.800" 0.900" 1.000" 1.100" 1.200" 1.300" 1.400" 1.500" 1.600" 1.700" 1.800" 1.900" 2.000" |
200,0 x 20,0 mm 7.5" x 0.75" 7.5" x 0.8" 8" x 0.8" |
1018Ocel,304 Nerezová ocel,7075Hliník |
||
|
Opilý krok Blok |
25.00mm / 50.0mm / 75.0mm / 100,0 mm 37,5 mm / 62,5 mm / 87,5 mm / 112,5 mm 1.0", 2.0", 3.0",4.0" 1.5", 2.5", 3.5",4.5" 25.00mm/50.0mm/75.0mm/100,0 mm 1.000",2.000",3.000",4.000" |
šířka: 1" (25,4 mm) Zahrnout pouzdro |
1018 Ocel |
||
|

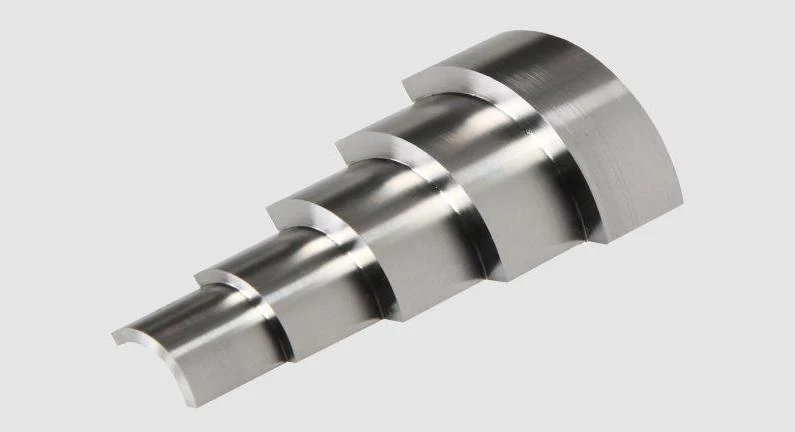

Zakřivený povrchový blok |
2,50 mm / 5.00mm / 10.{5}}mm / 15.00mm / 20.{1} mm 0.100" 0.200" 0.300" 0.400" 0.500" |
120° urved 5-Krokový blok šířka:20.0mm'×120 stupňů / 0,8"×120 stupňů vnitřní průměr: 20.0mm/1" délka: 100,0mm/4" |
1018Ocel,304Nerezová ocel |
||
Podporujeme služby OEM a přizpůsobené služby. Každý blok je dodáván s továrním certifikátem.
